全套管基椿

· 閱讀時間約 2 分鐘 · 303 字
備註

今天難得跑到工地,進行全套管基椿的施作查驗,以此記錄一下。

照片按整理後之施工流程呈現。

簡述​

全套管基樁是一種鑽掘樁基礎的種類,利用大型的搖管機具將鋼套管壓入土層,可以藉由管壁支撐住防止土壤崩塌,再以鯊魚夾在管內挖掘取土,接著吊放在地面上組立好的鋼筋籠並澆置混凝土,最後邊灌漿邊拔除套管,就完成一支基椿的打設了。

施工流程​

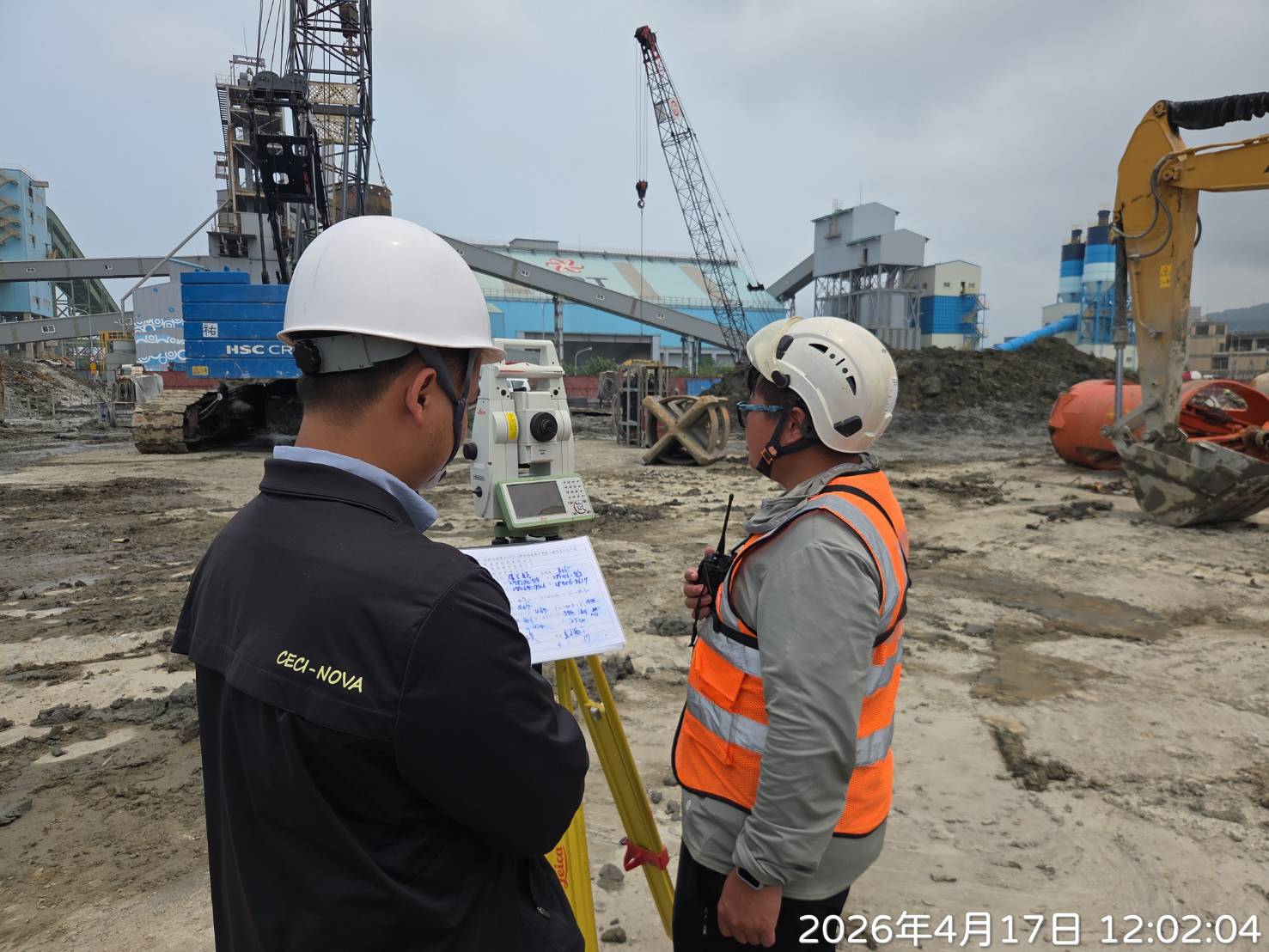

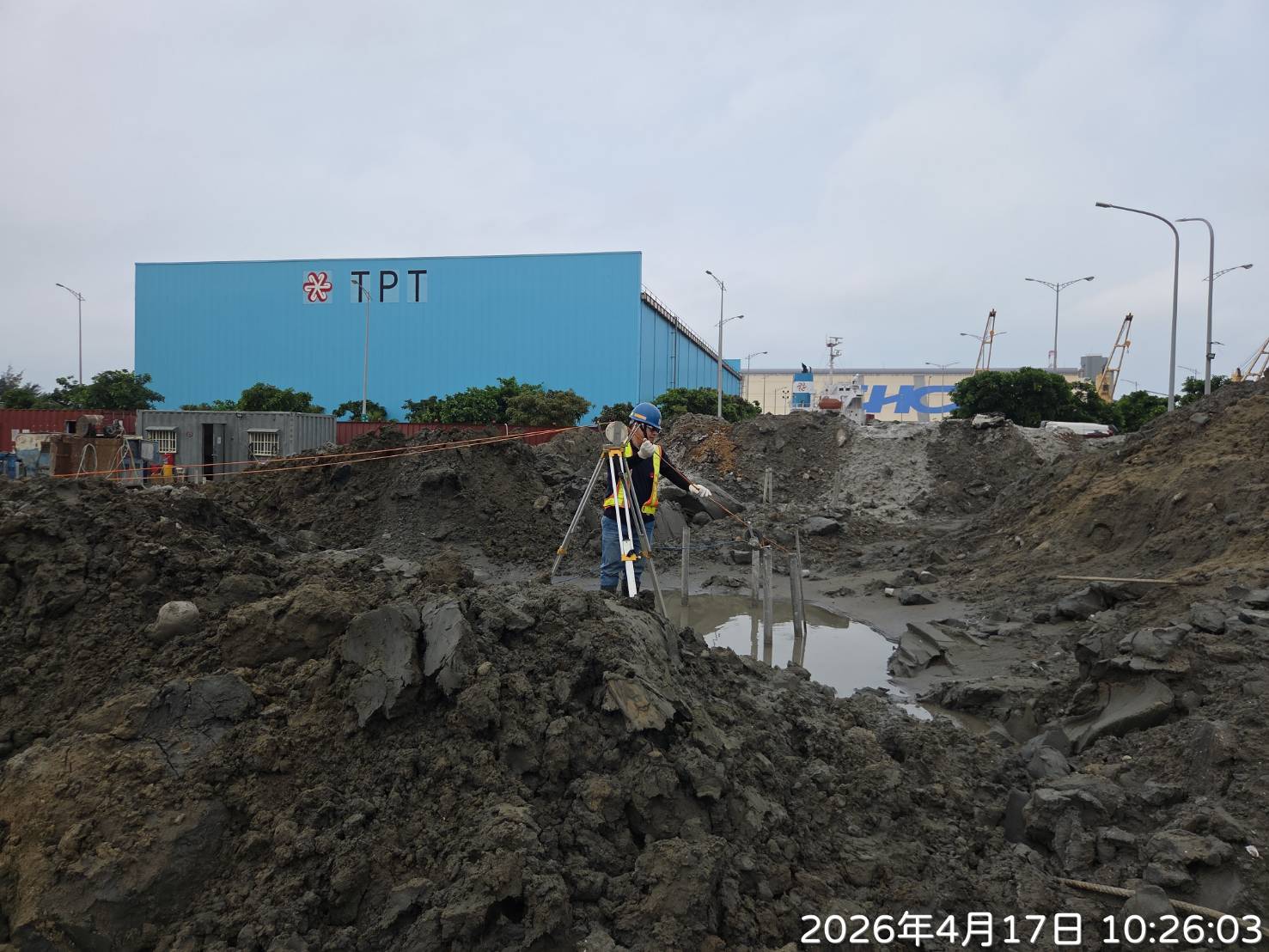

全套管基椿 圖 1 ▲ 以全測站儀器測量椿位

全套管基椿 圖 2 ▲ 壓入鋼套管

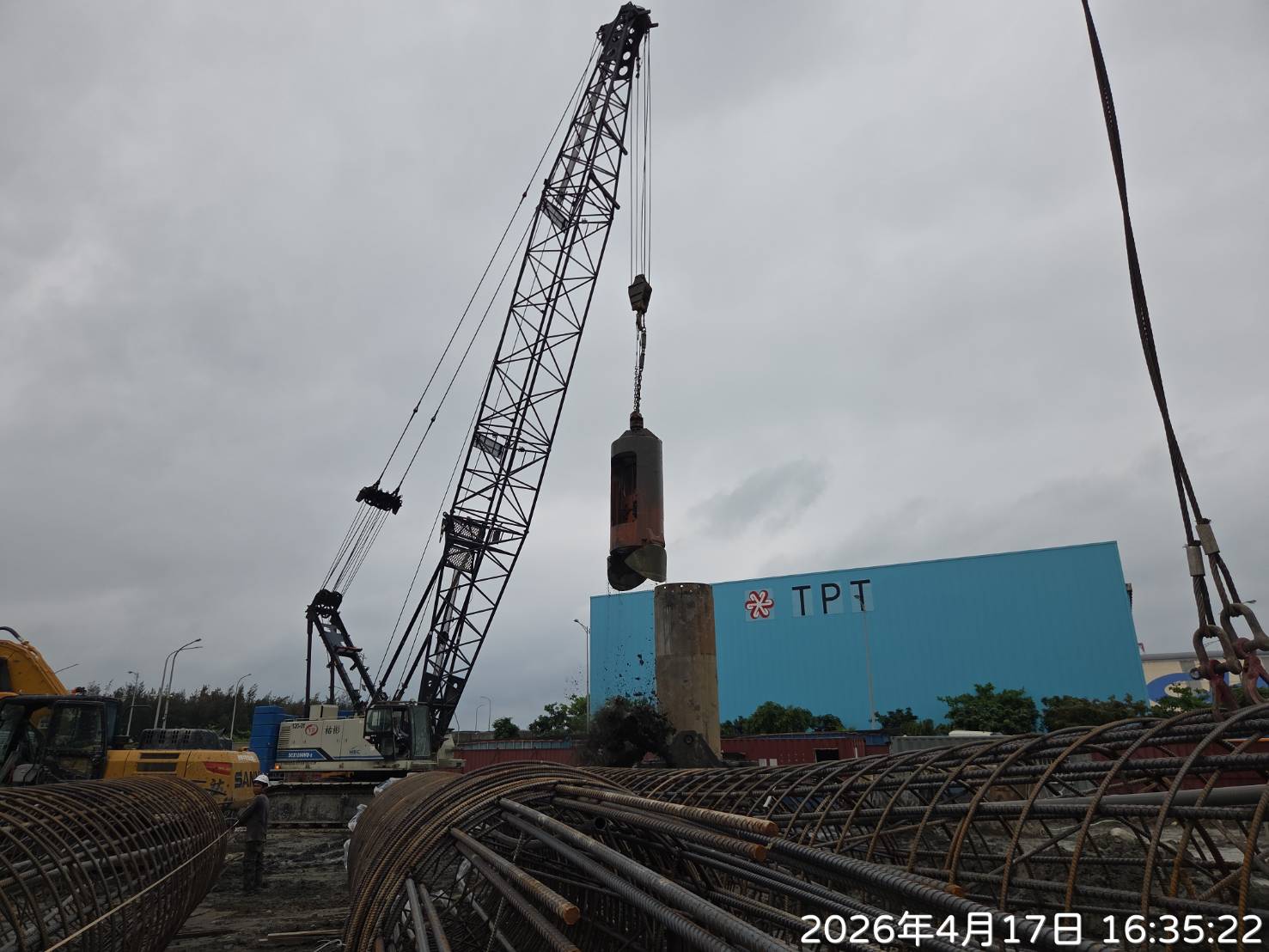

全套管基椿 圖 3 ▲ 鯊魚夾取土

全套管基椿 圖 4

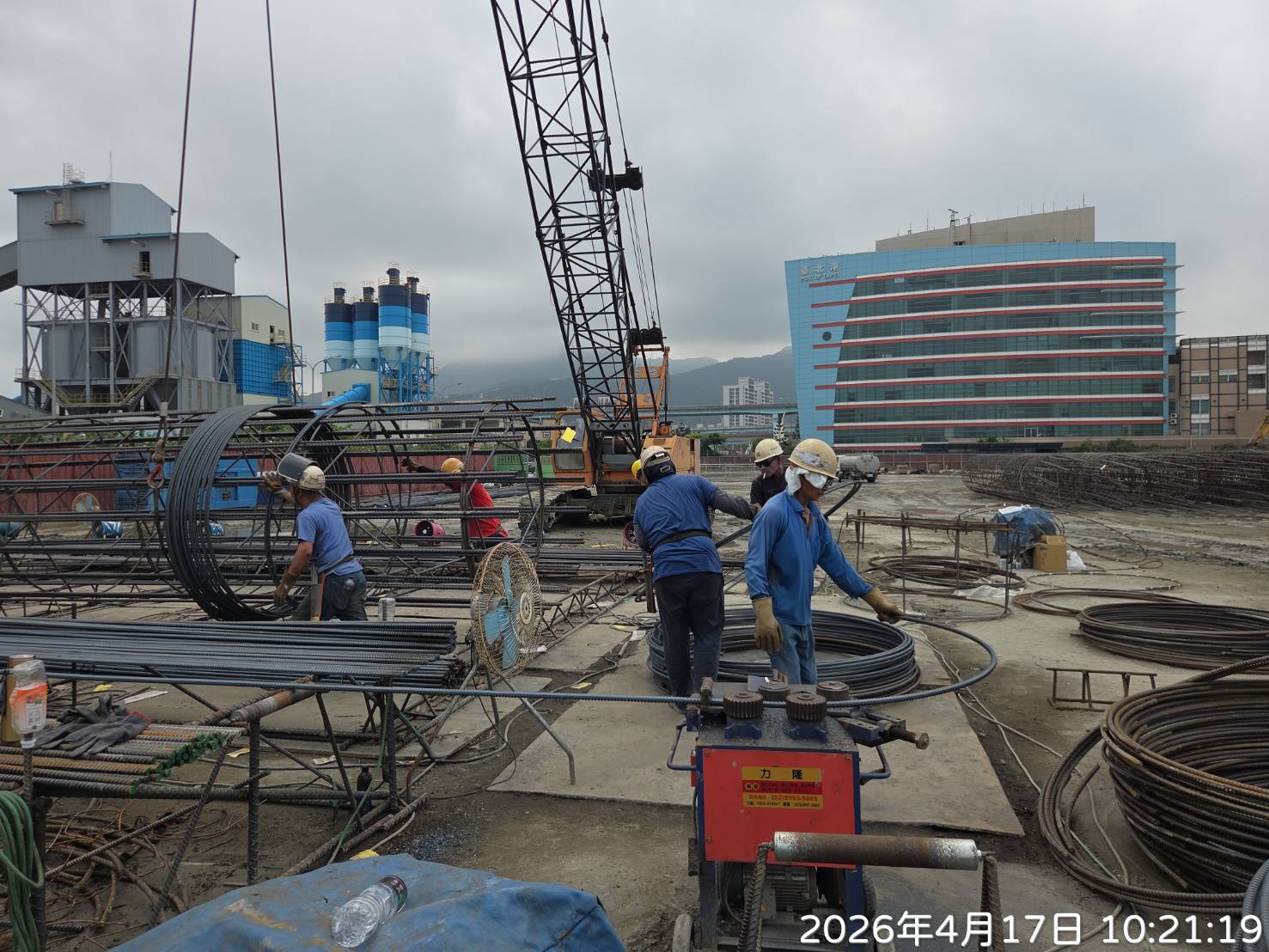

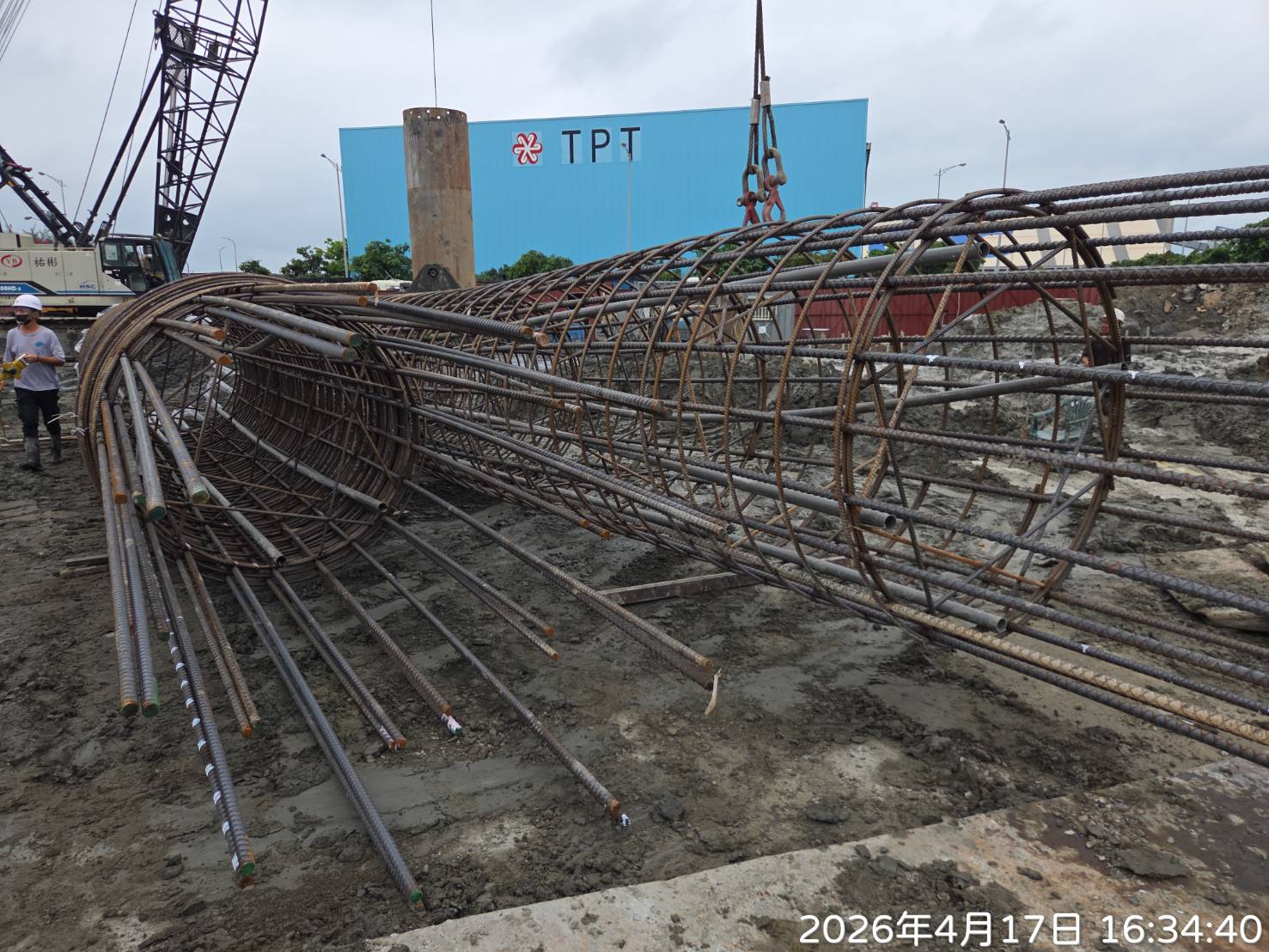

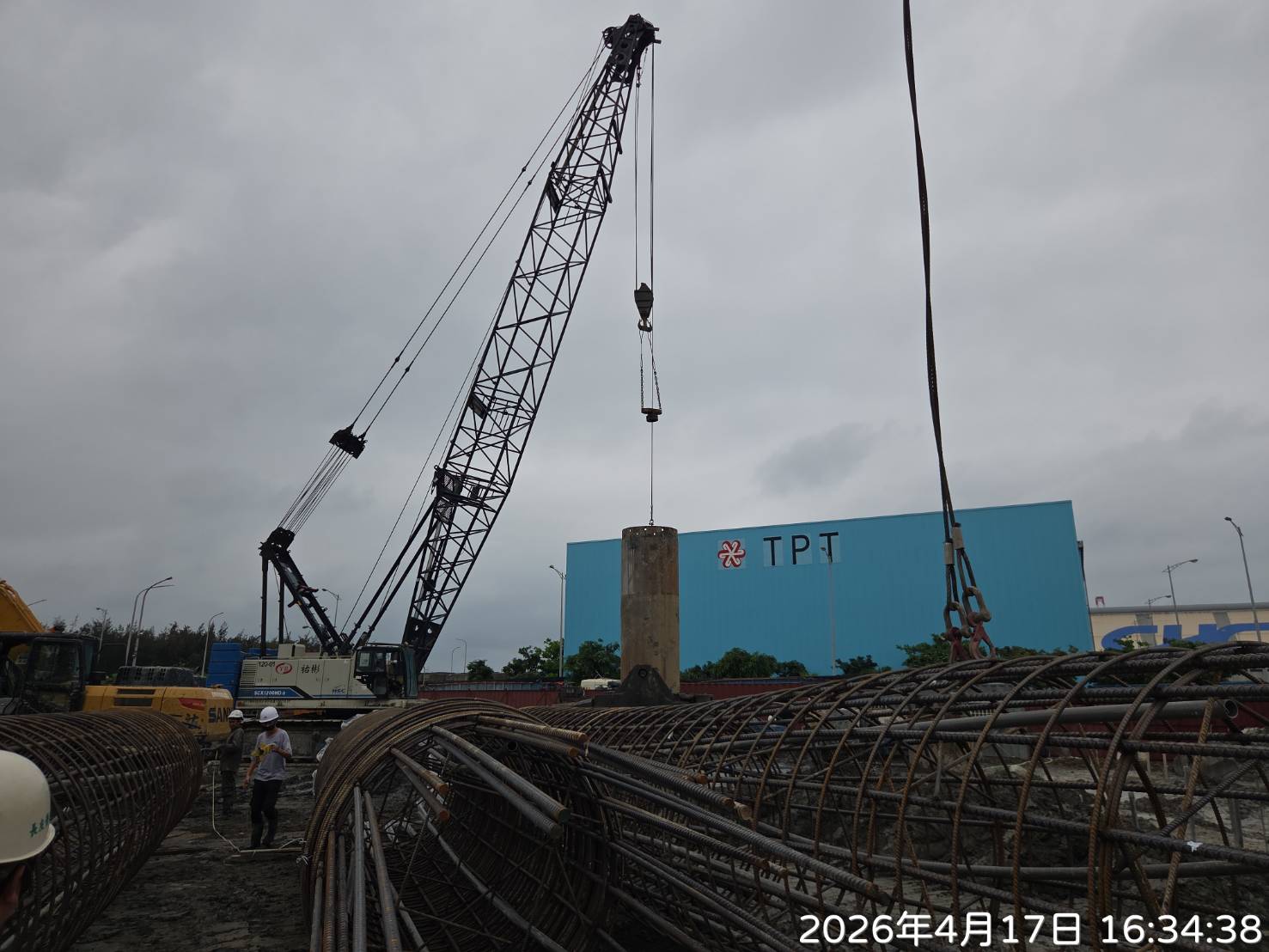

▲ 組立鋼筋籠

全套管基椿 圖 5 ▲ 查驗各段鋼筋籠的主筋支數、箍筋搭接長度、銲接長度、間距

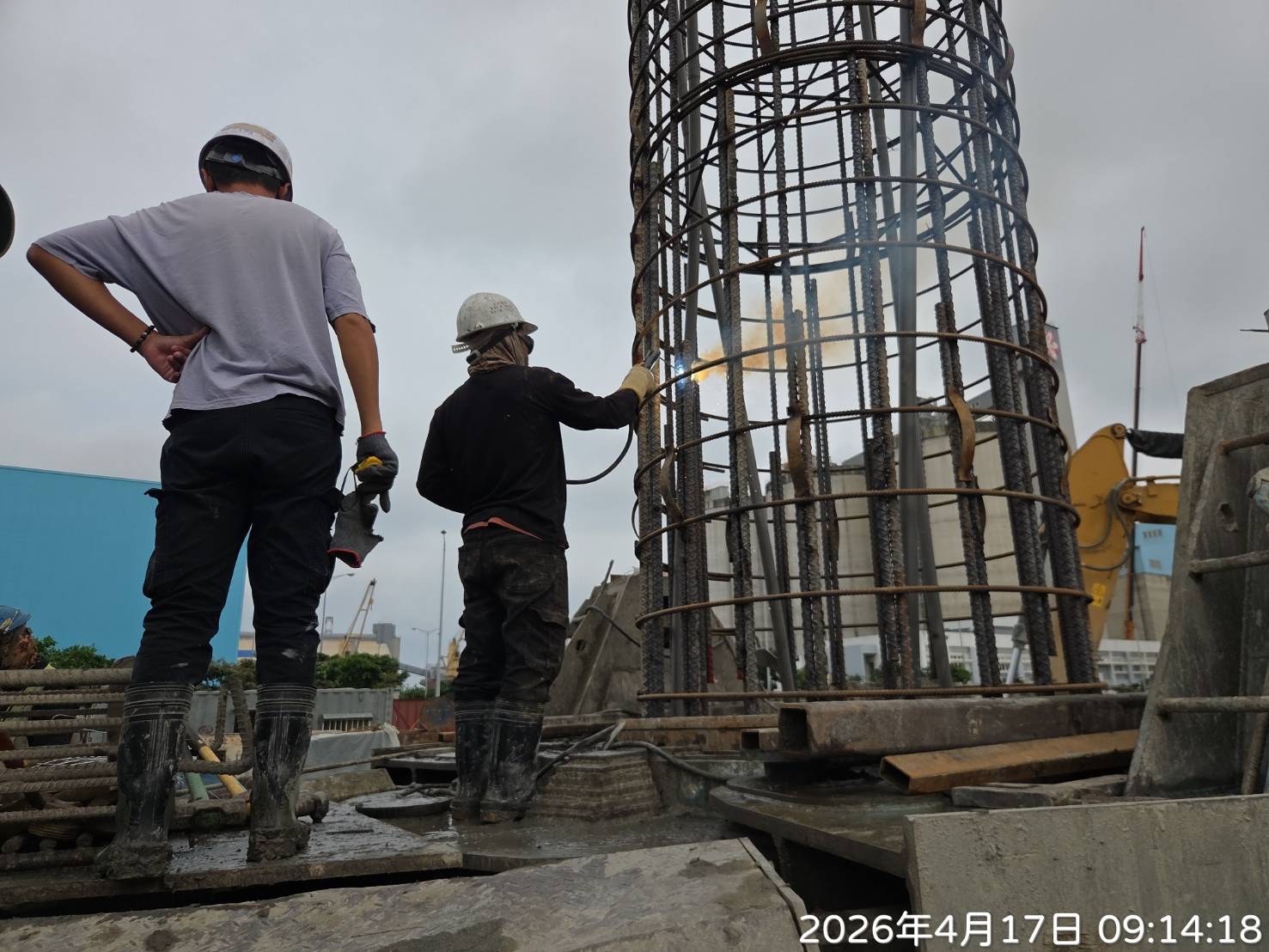

全套管基椿 圖 6 ▲ 吊裝鋼筋籠,查驗主筋搭接長度、焊道長度,護耳厚度與淨間距

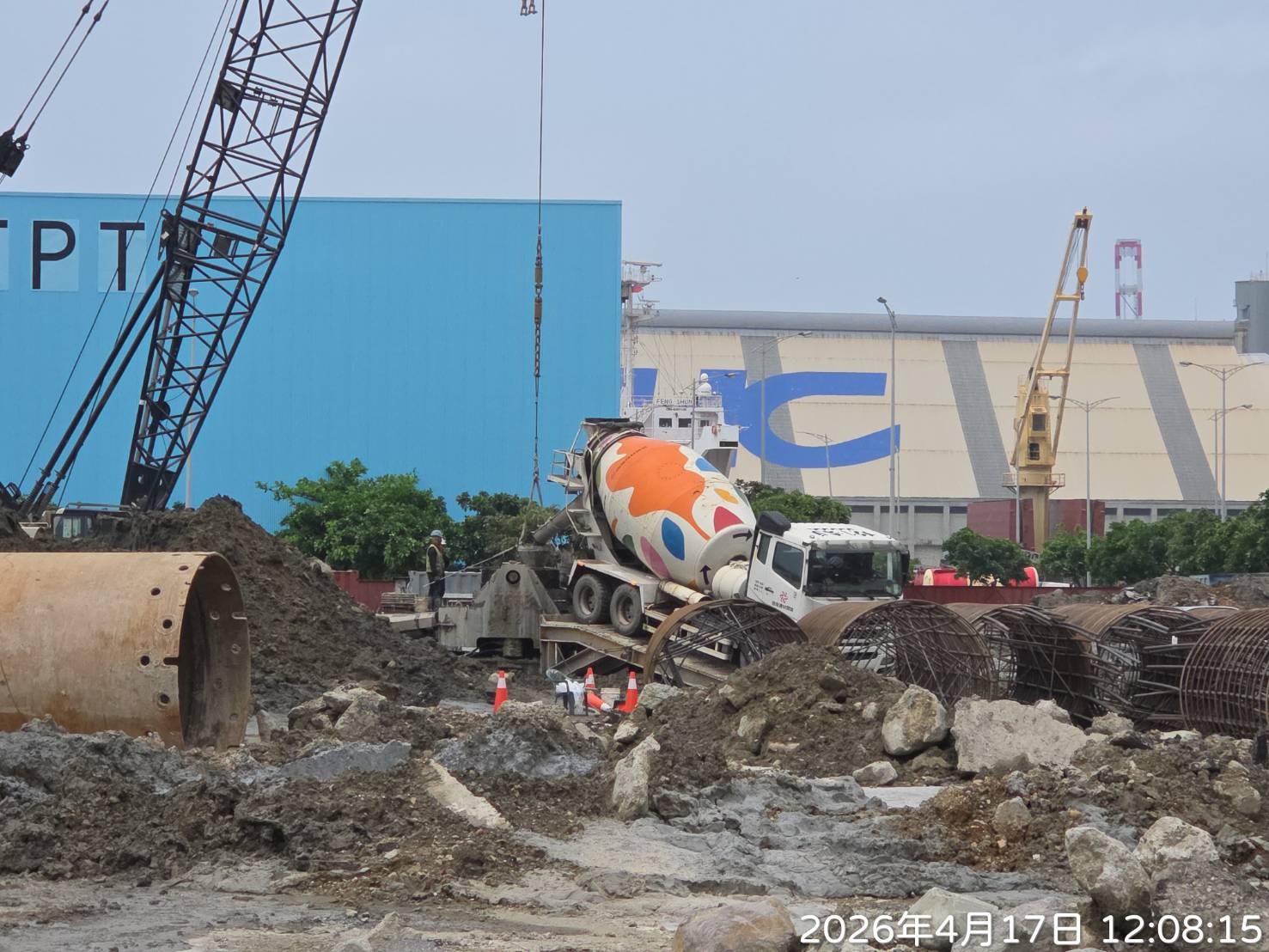

全套管基椿 圖 7 ▲ 澆灌混凝土,查驗混凝土試體、坍度、氯離子、溫度

全套管基椿 圖 8 ▲ 留四支 PVC 管施作基椿完整性試驗

後記​

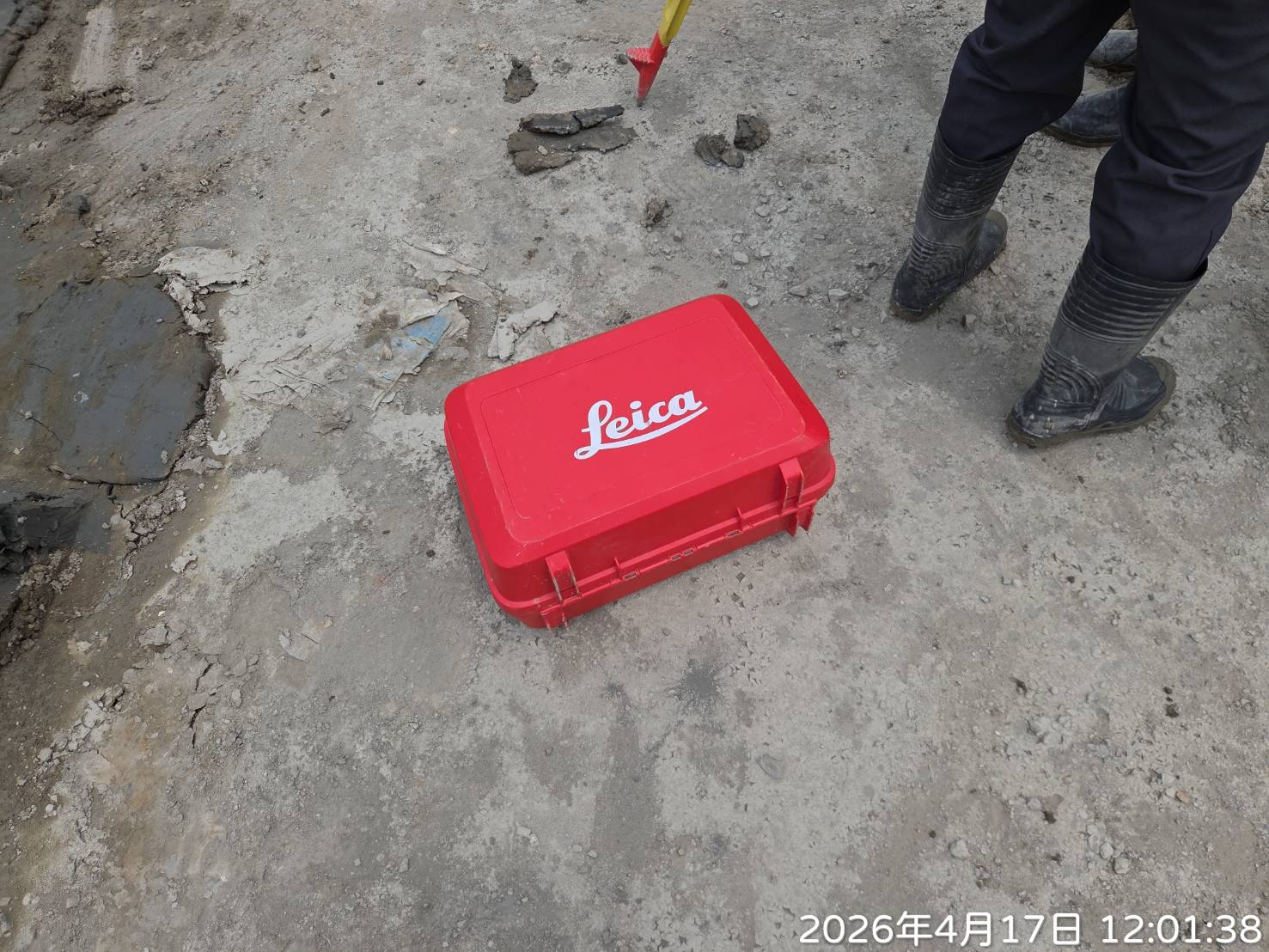

在工地其實滿有意思的,可以看到很多設計與施作上的細節。題外話,工地都用 Leica 的儀器耶,我也想要一台 Leica 相機。

全套管基椿 圖 9
